Press Stamping technology
プレス加工技術
橋本精密工業の得意技術
カシメ
カシメとは複数の金属板を接合する工法を言います。溶接や接着剤を用いることができない材質の場合や、異材同士の接合、溶接や接着からの工法転換による生産効率の向上に適しています。
家電・OA機器などの分野では、長年にわたり使われている技術ですが、近年では自動車の電装部品やマイクロモーターなど幅広い分野で使われ始めています。
１．異材カシメ
| 【制作事例】 モーター用板バネ | 材質 | C1720 t0.10 、C2680 t0.30 |
|---|---|---|
| 仕様 | 順送 |
２．4種複合カシメ
| 【制作事例】 イルフィルター用 リリーフバルブ | 材質 | EGC t0.80 、 SGCC t0.30 、 SPCC t0.40 、 SK5 t0.30 |
|---|---|---|
| 仕様 | 順送 |
曲げ加工
複雑形状加工
近接した複数回の曲げや、幅の小さい（狭い）曲げ、カシメ＋曲げなど複雑形状のプレス加工を得意としております。自社で金型の設計製造・メンテナンスまで行っているため、複雑な図面でも形状や材質の特性を考慮することができ、最適な工法の量産化が可能です。

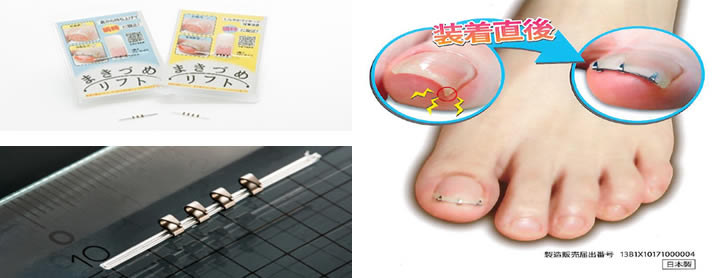

微細曲げ加工
幅約0.5ミリのシャープペンシルの芯ほどの極小な部品の加工も量産実績があります。
打ち抜き、カシメ、カシメの複雑加工を微細レベルで実現しています。
微細曲げ加工を生かし、製品化へ貢献しています
薄板
量産実績：20μm（t0.02mm）～60μm（t0.06mm）
試作実績：2μm（t0.002mm）※チタン箔
薄板への打ち抜き加工、曲げ加工、カシメ加工が可能です。
冶具、周辺設備、自動機の内製化
当社では、金型技術だけではなく、冶具、周辺装置、自動機なども自社で製作し、生産性の向上を図っています。極力、技術者の手を煩うことなく、製品を製造することで、製品の安定供給、低コスト化を行っています。
各種難削材にも対応
リン青銅、ベリリウム、洋白材、ステンレス等、様々な難削材の加工を実現しています。
また、ベリリウム銅等を熱処理する電気炉を始め、用途に応じステンレス等も社内で熱処理を行っています。
